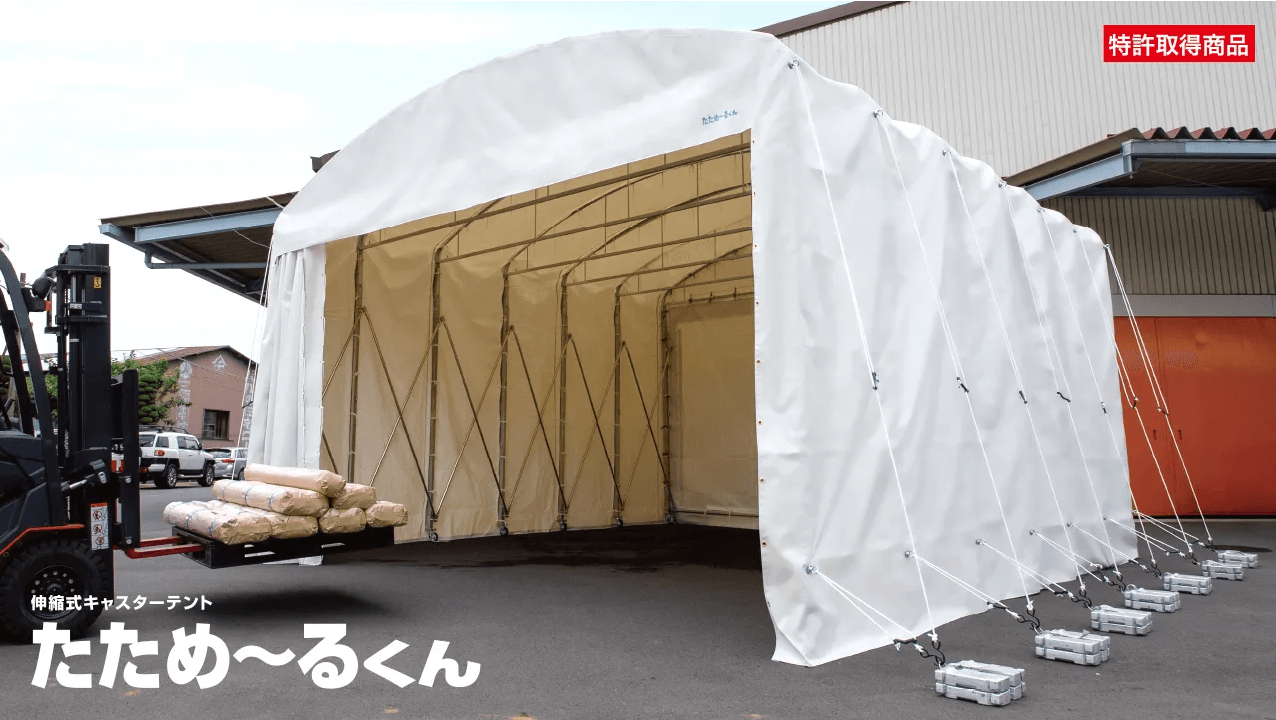

〝工場／倉庫関係者必見〟伸縮式キャスターテント
たためーるくんのご案内
- 伸縮式テント・倉庫テント
用途
簡易クリーンブース・臨時通路・作業場・塗装ブース・倉庫・資材置き場など
特徴

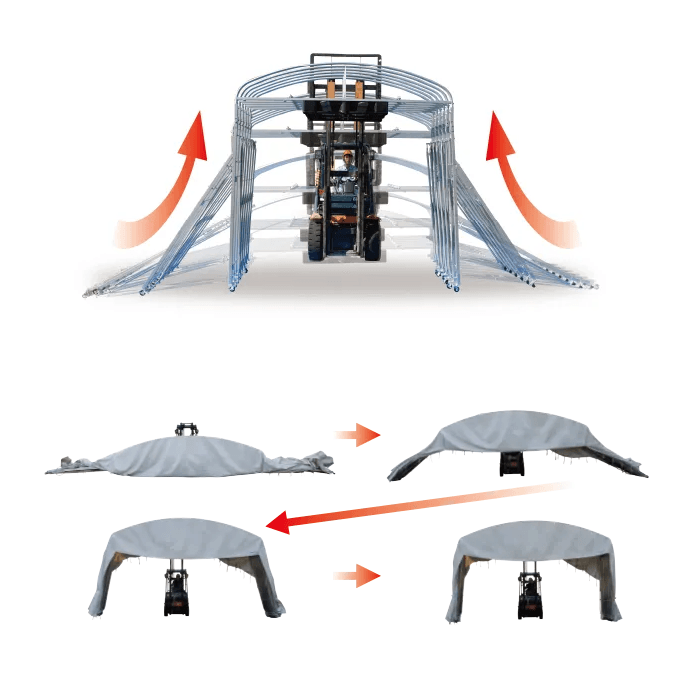

折り畳み式の柱フレームで設営がとっても簡単に
全サイズのフレームのフレームに折り畳み式のフレームを採用し、折り畳んだ状態でテントを取り付けられ、リフトによる立ち上げで簡単スムーズな設営を可能にします。

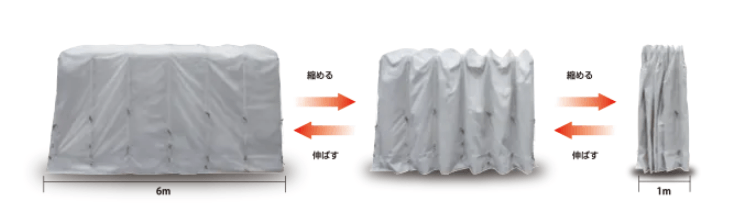

必要な時に伸ばし、不要な時は縮めて保管

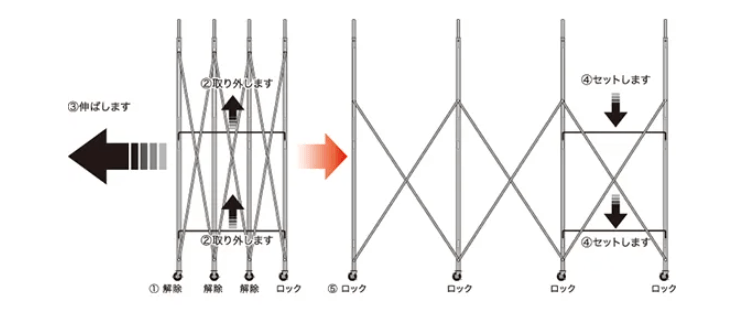

※伸ばすとき
1. 伸縮の基点となるキャスターのストッパーをロックし、他のキャスターはストッパーを解除します。
2. 伸縮防止バーを取り外します。
3. 伸縮させたい側の柱フレームを持ち、テントをゆっくりと伸ばします。
※この際、テント生地をキャスターで踏まないように注意してください。
4. 伸縮防止バーをセットします。
5. テントの張り具合を確認し、全てのキャスターのストッパーをロックします。

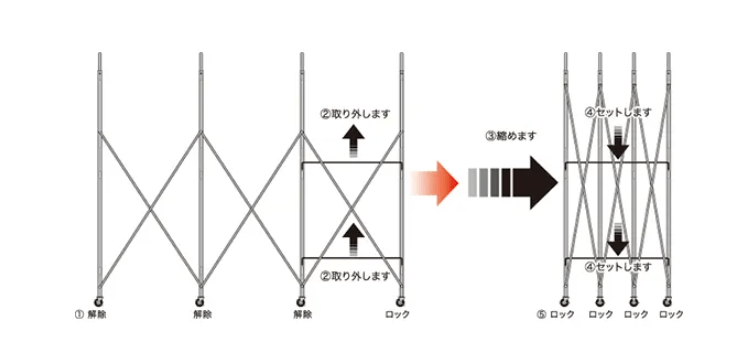

※たたむとき
1. 伸縮の基点となるキャスターのストッパーをロックし、他のキャスターはストッパーを解除します。
2. 伸縮防止バーを取り外します。
3. 伸縮させたい側の柱フレームを持ち、テントをゆっくりと縮めます。
※この際、テント生地をキャスターで踏まないように注意してください。
※ジャバラ部分にテントの挟み込みが無いように注意して下さい。
※フレームを縮めすぎると転倒の恐れがあります。作業は十分注意して行って下さい。
4. 伸縮防止バーをセットします。
5. 本体に異常が無いかを確認し、全てのキャスターのストッパーをロックします。

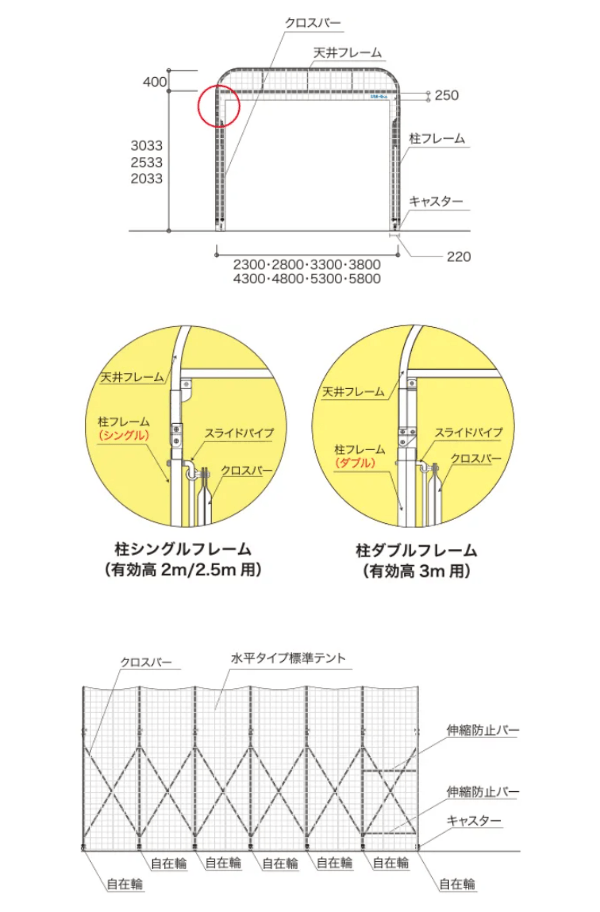

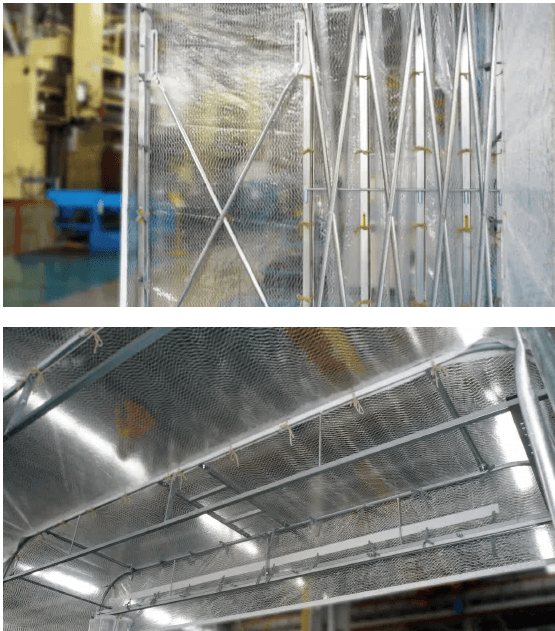

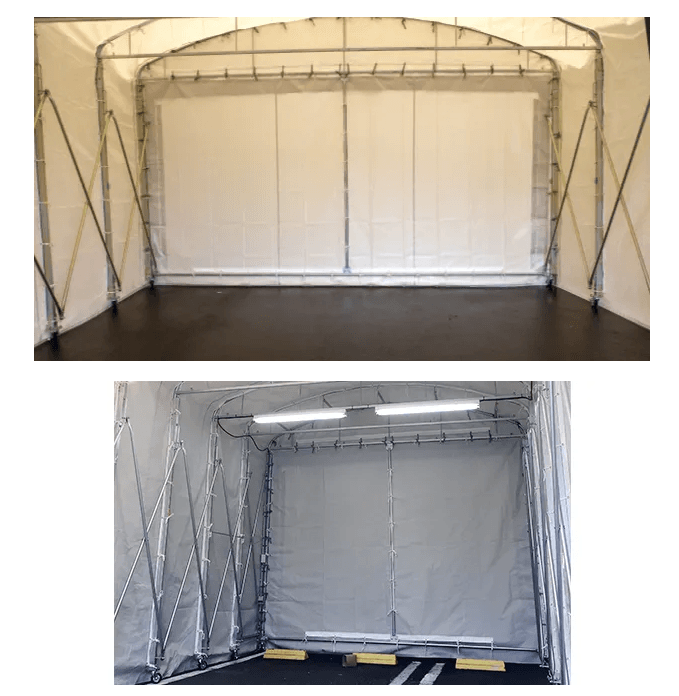

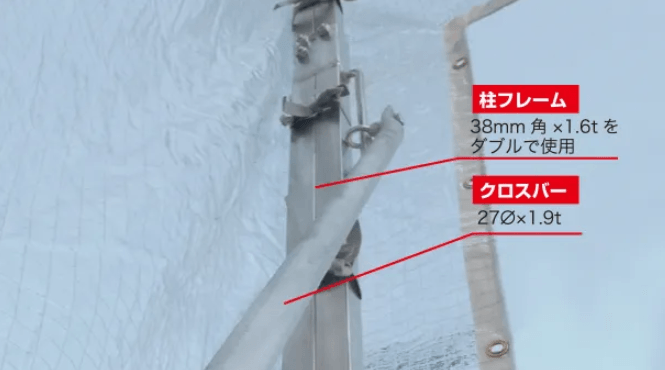

安心の柱フレーム＆クロスバー
有効高3mサイズのフレームにはダブル柱フレームを、有効高2.5ｍ以上サイズのフレームには27φクロスバーを採用し、大幅に耐久性・安全性が向上しました。
※有効高2.0ｍは従来と同じく、柱は38ｍｍ角×1.6ｔのシングル、クロスバーは21.7φのものを使用します。

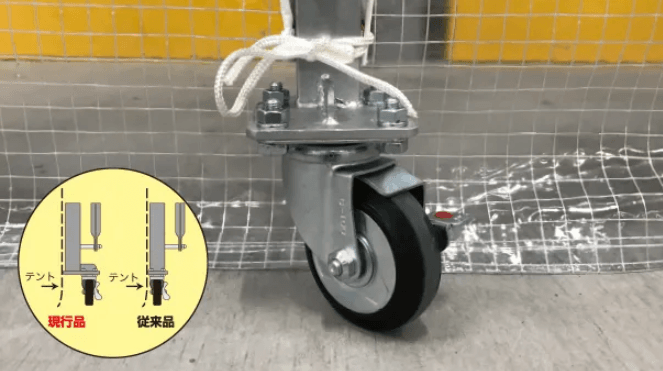

伸縮時にテントを挟む可能性があったキャスター位置を変更し、スムーズな伸縮を実現しました。

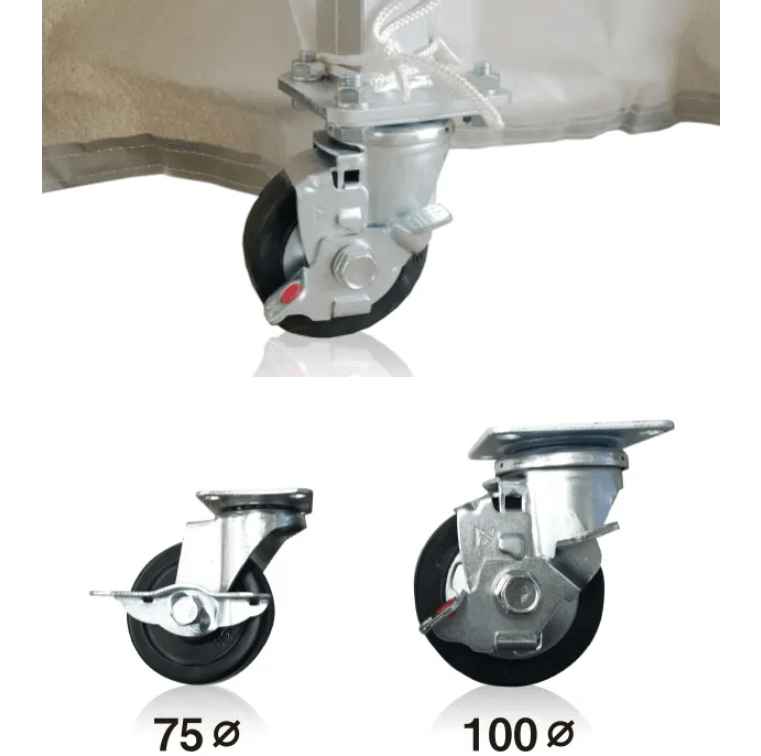

キャスターが大きくなって移動が楽になりました
キャスターの径を75φから100φに変更し、以前よりスムーズで快適な動きを可能にしました。
足元の固定が可能になりました

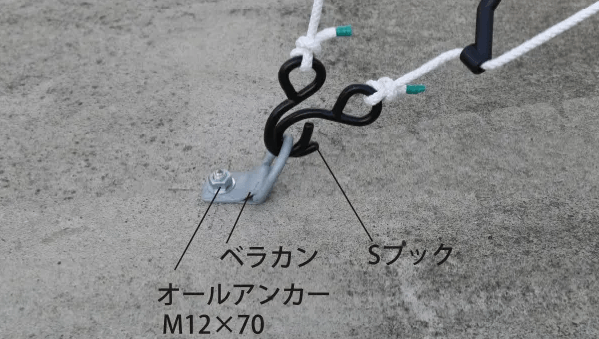

肩口に付属のアイボルトに加え、足元にもアイボルトを付属出来るようになりました。これにより、風に対する抵抗が大幅に向上し、より安全にご使用頂けます。
※アーチタイプのみ。
写真のＳフックはオプションとなります。
2タイプのバリエーション
アーチタイプ（屋外用）

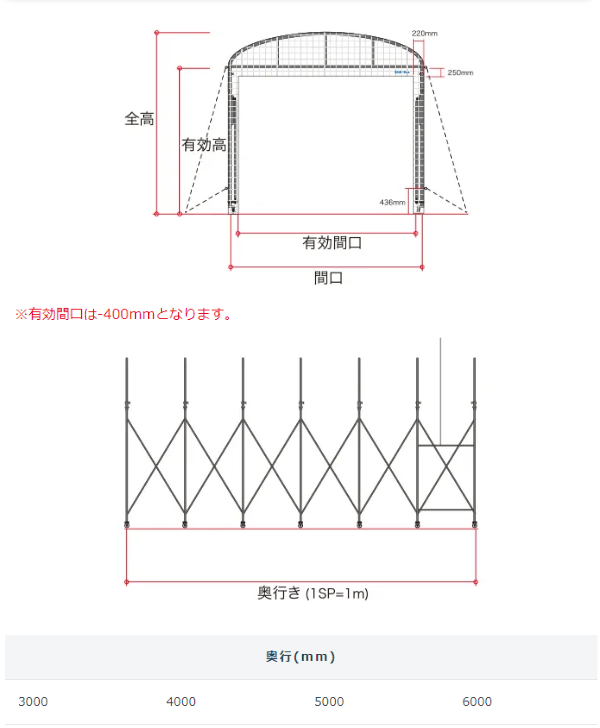

サイズ
豊富なサイズがそろっていますのでご希望にあった大きさを選んで頂けます。
| 間口(mm) | 奥行(mm) | 有効高と全高(mm) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 有効高 | 全高 | 有効高 | 全高 | 有効高 | 全高 | |||||
| 2300 | 3000 | 4000 | 5000 | 6000 | 2033 | 2480 | 2533 | 2980 | 3033 | 3480 |
| 2800 | 2500 | 3050 | 3550 | |||||||
| 3300 | 2600 | 3100 | 3600 | |||||||
| 3800 | 2660 | 3160 | 3660 | |||||||
| 4300 | 2710 | 3210 | 3710 | |||||||
| 4800 | 2760 | 3260 | 3760 | |||||||
| 5300 | 2810 | 3310 | 3810 | |||||||
| 5800 | 2860 | 3360 | 3860 | |||||||
有効間口は－400mmとなります。

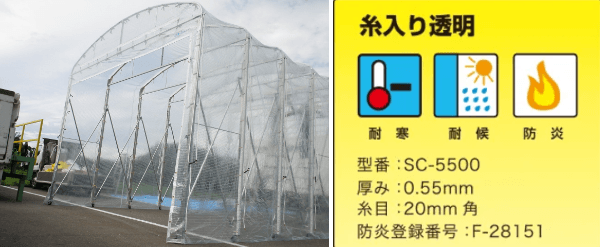

生地バリエーション

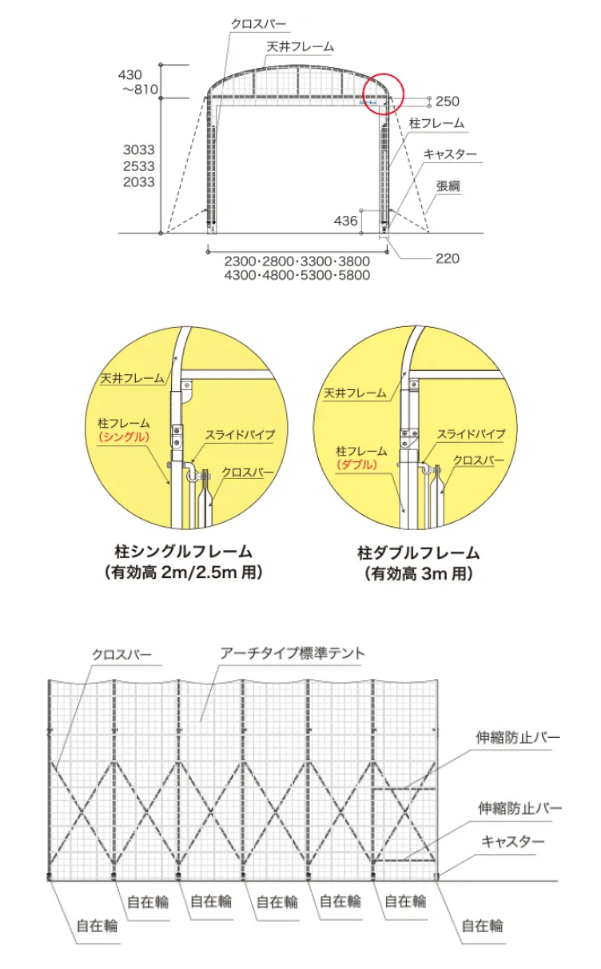

部材名称
水平タイプ（屋内用）

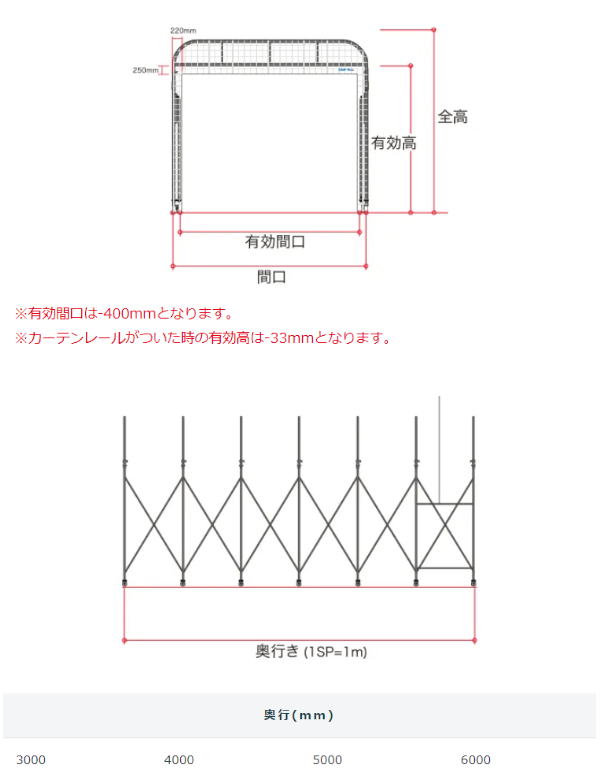

サイズ
| 間口(mm) | 奥行(mm) | 有効高と全高(mm) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 有効高 | 全高 | 有効高 | 全高 | 有効高 | 全高 | |||||
| 2300 | 3000 | 4000 | 5000 | 6000 | 2033 | 2450 | 2533 | 2950 | 3033 | 3450 |
| 2800 | ||||||||||
| 3300 | ||||||||||
| 3800 | ||||||||||
| 4300 | ||||||||||
| 4800 | ||||||||||
| 5300 | ||||||||||
| 5800 | ||||||||||
生地バリエーション
部材名称

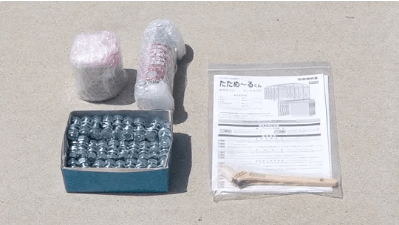

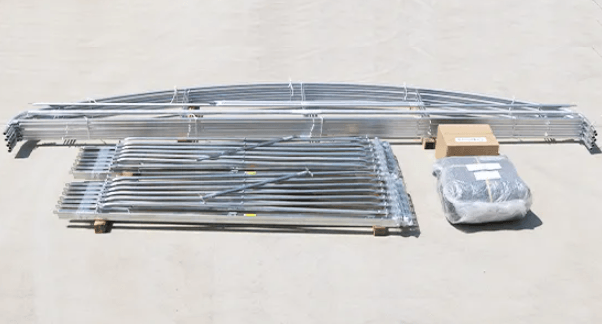

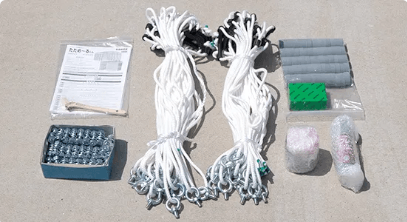

標準付属品
1：柱フレーム（キャスター・クロスバー・アイナット付）×2セット
2：天井フレーム×必要枚数
3：伸縮防止バー×4
4：組立用フラットバー×2
5：風対策用品（アーチタイプのみ）×必要枚数
6：天幕
7：タッチアップセット（ペンキ・ハケ）
8：取扱説明書
9：パンフレット・図面
※水平タイプの付属品です。
※アーチタイプの付属品です。
商品仕様
| フレーム | 柱フレーム H3m: スチール角パイプ(38×38×1.6t)のダブル H2.5m / H2m: スチール角パイプ(38×38×1.6t) クロスバー H3m / H2.5m: スチール丸パイプ(27Φ×1.9t) H2m: スチール丸パイプ(21.7Φ×1.9t) 天井フレーム アーチ部: スチール丸パイプ(34Φ×2.3t) 水平部: スチール角パイプ(31×31×1.6t) 伸縮防止バー: スチール鉄筋(13Φ L=1000) カーテンレール: アルミ押出形材+アルマイトコーティング仕上げ |
|---|---|
| ジョイント | 100Φゴム車(全てストッパー付)自在輪 |
| 動作形式 | 組立式 |
オプション

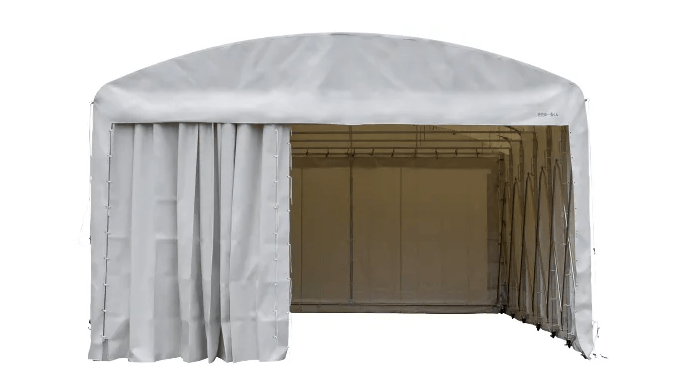

カーテン（通常片開き）
※後付けは出来ません

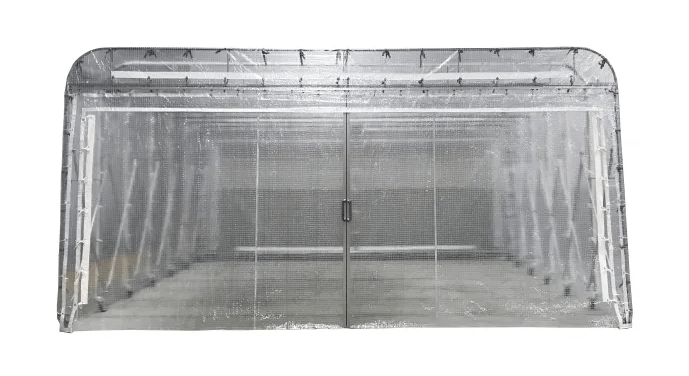

カーテン（両開きマグネット芯材入）
たためーるくんの基本はトンネル型です。
開口箇所にカーテンを取付ける事ができます。
両開きマグネット芯材を入れることで、操作性・利便性が向上します。
固定張りテント
たためーるくん®の基本はトンネル型です。
間口箇所に固定張りテントを取付ける事ができます。
間口箇所を一箇所塞いでしまい、一つの空間としてご使用頂けます。
固定スパン
固定スパンを入れることにより、フレームの安定度を増すとともに、屋外用での風対策や換気扇や空調機を設置する際にご使用いただけます。
レール
可動部をレールにすることにより、フレームの安定度を増すとともに、屋外用での風対策やフレーム開閉をよりスムーズに行えます。
※レールはアンカー止めのため、下地はコンクリートに限ります。

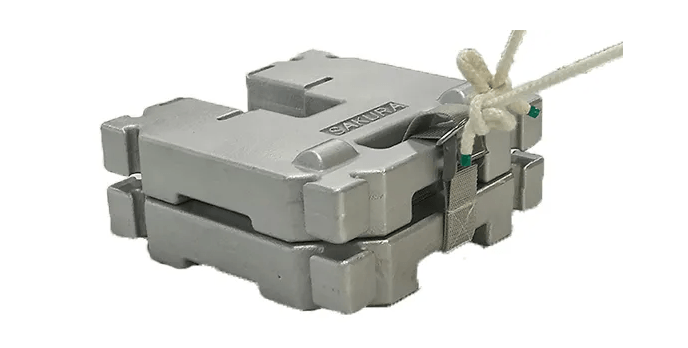

加重プレート40kg
加重プレート20kgを2枚重ね、持ち手をベルトで固定数する40kgの重りです。
ベルトに付属するDカンにロープを結び付けてご使用ください。
材質：鋳物製

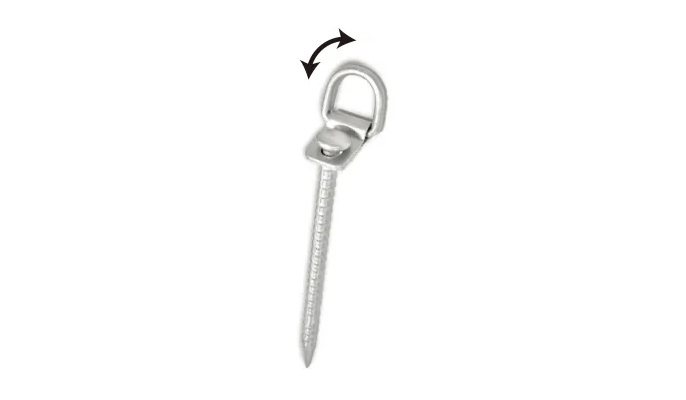

ベラクイ
引き抜き強度に優れた異形杭とグランドフックのセットです。
グランドフックにロープを結び付けてご使用ください。
サイズ 17φ×250ｍｍ ／ 17φ×300ｍｍ
材質：スチール
※アスファルト専用（アスファルトに振動ドリル等で下穴をあける必要があります）
Sフック
ロープの先に取り付けてご使用ください。
